4.1.8.3.1 Net Socket Service Functions

The basic net socket service sequence chart is provided below:

Figure 4-36. Basic Net Socket Service Sequence Chart

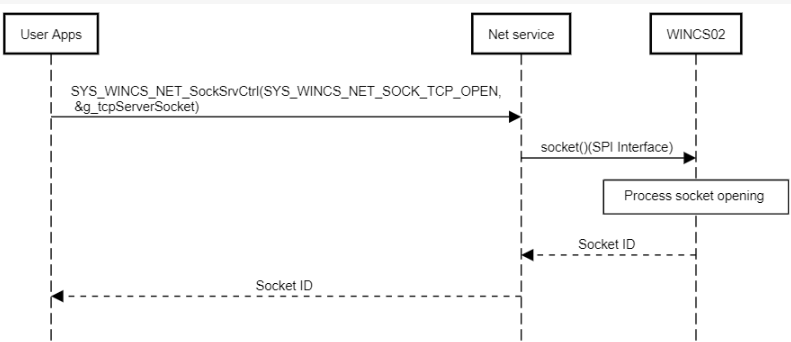

Socket open sequence is provided below

Figure 4-37. Socket Open Sequence

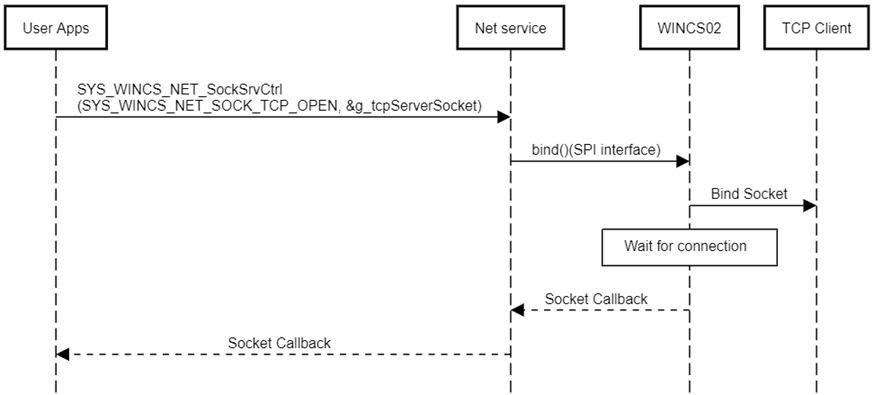

The socket binding sequence chart is provided below:

Figure 4-38. Socket Binding Sequence Chart

Socket closing sequence chart is provided below

Figure 4-39. Socket Closing Sequence Chart

Socket callback functions :

/* Application NET socket Callback Handler function */
void SYS_WINCS_NET_SockCallbackHandler(uint32_t socket, SYS_WINCS_NET_SOCK_EVENT_t event, uint8_t *p_str)
{
    switch(event)
    {
        /* Net socket connected event code*/
        case SYS_WINCS_NET_SOCK_EVENT_CONNECTED:
        {
            SYS_CONSOLE_PRINT("[APP] : Connected to Server!\r\n" );
            break;
        }

        /* Net socket disconnected event code*/
        case SYS_WINCS_NET_SOCK_EVENT_DISCONNECTED:
        {
            SYS_CONSOLE_PRINT("[APP] : DisConnected!\r\n");
            SYS_WINCS_NET_SockSrvCtrl(SYS_WINCS_NET_SOCK_CLOSE, &socket);
            break;
        }

        /* Net socket error event code*/
        case SYS_WINCS_NET_SOCK_EVENT_ERROR:
        {
            SYS_CONSOLE_PRINT("ERROR : Socket\r\n");
            break;
        }

        /* Net socket read event code*/
        case SYS_WINCS_NET_SOCK_EVENT_READ:
        {
            uint8_t rx_data[64];
            int16_t rcvd_len = 64;
            memset(rx_data,0,64);
            if((rcvd_len = SYS_WINCS_NET_TcpSockRead(socket, SYS_WINCS_NET_SOCK_RCV_BUF_SIZE, rx_data)) > 0)
            {
                rcvd_len = strlen((char *)rx_data);
                rx_data[rcvd_len] = '\n';
                SYS_CONSOLE_PRINT("Received ->%s\r\n", rx_data);
                SYS_WINCS_NET_TcpSockWrite(socket, rcvd_len, rx_data);
            }

            break;
        }

        case SYS_WINCS_NET_SOCK_EVENT_CLOSED:
        {
            SYS_CONSOLE_PRINT("[APP] : Socket CLOSED -> socketID: %d\r\n",socket);
            break;
        }

        case SYS_WINCS_NET_SOCK_EVENT_TLS_DONE:
        {
            SYS_CONSOLE_PRINT("[APP] : TLS ->Connected to Server!\r\n" );
            break;
        }

        default:
            break;
    }

}
