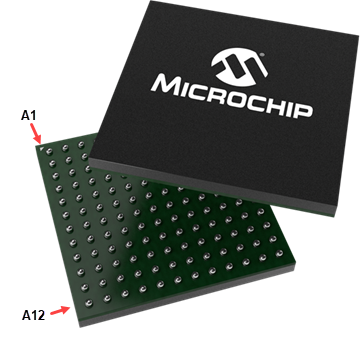

5.4.2 144-Pin TFBGA Package
|
PIC32CK(1025/2051)GC01144 PIC32CK(1025/2051)SG01144 |
Top View  |
| Pin | SUPC | Priority Function | MUXEN=0 | PMUX Values | XOSC I/O | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MUXEN=1 | ||||||||||||||||||
| 0x0 | 0x1 | 0x2 | 0x3 | 0x4 | 0x5 | 0x6 | 0x7 | 0x8 | 0x9 | 0xA | 0xB | 0xC | 0xD | |||||
| RTC Security Tamper | PORT | EIC | ADCn/ADC/AC | SERCOM | SERCOM Alt | EBI | TCC | TCC Alt/PDEC | SQI/CAN/USB/CM33 Trace | SDMMC | SPI_IXS | PCC | ETH | MISC | PTC/DEBUG | |||
| A1 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| A2 | - | - | PC13 | EIC_ EXTINT13 | - | SERCOM0_PAD3 | SERCOM2_PAD3 | - | - | - | - | - | - | - | ETH_TXD1 | CCL_OUT1 | PTC_DRV18 | - |
| A3 | - | - | PC12 | EIC_ EXTINT12 | - | SERCOM0_PAD2 | SERCOM2_PAD2 | - | - | TCC1_WO7 | - | - | - | - | ETH_TXD0 | CCL_IN5 | PTC_DRV22 | - |
| A4 | - | - | PC11 | EIC_ EXTINT11 | - | SERCOM0_PAD1 | SERCOM2_PAD0 | - | - | TCC1_WO6 | - | - | - | - | ETH_TXEN | CCL_IN4 | PTC_DRV21 | - |
| A5 | - | - | PC18 | EIC_ EXTINT2 | - | SERCOM2_PAD3 | - | EBI_A3_ | TCC1_WO3 | - | - | - | - | PCC_DATA11 | ETH_COL | - | PTC_DRV30 | - |
| A6 | - | - | PC17 | EIC_ EXTINT1 | - | SERCOM2_PAD2 | - | EBI_A4_ | TCC1_WO2 | - | - | - | - | PCC_DATA10 | ETH_CRS | - | PTC_DRV29 | - |
| A7 | - | - | PC28 | EIC_ EXTINT12 | - | - | - | EBI_A23_ | TCC1_WO6 | - | - | - | - | - | - | - | - | - |
| A8 | - | - | PC15 | EIC_ EXTINT15 | - | SERCOM2_PAD0 | SERCOM3_PAD3 | EBI_A6_ | TCC1_WO0 | TCC1_WO4 | - | - | - | PCC_DATA8 | ETH_RX_CLK | AC_CMP1 | PTC_DRV27 | - |
| A9 | - | - | PC27 | EIC_ EXTINT11 | - | - | - | EBI_A16_ | - | - | - | - | - | - | - | CCL_OUT1 | - | - |
| A10 | - | - | PC26 | EIC_ EXTINT10 | - | SERCOM2_PAD3 | - | EBI_A17_ | - | - | - | - | - | - | - | CCL_IN5 | - | - |
| A11 | - | - | PC24 | EIC_ EXTINT8 | - | - | - | EBI_NWE_ NWR0 | - | - | - | - | - | - | - | CCL_IN3 | - | - |
| A12 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| B1 | - | - | USB0PN | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| B2 | - | - | VUSB3V3 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| B3 | - | - | PC19 | EIC_ EXTINT3 | - | - | - | EBI_A2_ | TCC1_WO4 | - | - | - | - | PCC_DATA12 | ETH_TXD2 | - | PTC_DRV31 | - |
| B4 | - | - | PC20 | EIC_ EXTINT4 | - | - | - | EBI_NBS2_ NWR2_A1_ | TCC1_WO5 | - | - | - | - | PCC_DATA13 | ETH_TXD3 | - | PTC_DRV23 | - |
| B5 | - | - | PC10 | EIC_ EXTINT10 | - | SERCOM0_PAD0 | SERCOM2_PAD1 | - | - | TCC1_WO5 | - | - | - | - | ETH_RXDV | CCL_IN3 | PTC_DRV20 | - |
| B6 | - | - | PC16 | EIC_ EXTINT0 | - | SERCOM2_PAD1 | - | EBI_A5_ | TCC1_WO1 | - | - | - | - | PCC_DATA9 | ETH_TXER | - | PTC_DRV28 | - |
| B7 | - | - | PC29 | EIC_ EXTINT13 | - | - | - | EBI_NCS2 | TCC1_WO7 | - | - | - | - | - | - | - | - | - |
| B8 | - | - | PC09 | EIC_ EXTINT9 | - | SERCOM2_PAD2 | SERCOM3_PAD2 | - | - | TCC1_WO3 | - | - | - | - | ETH_RXER | AC_CMP0 | PTC_DRV19 | - |
| B9 | - | - | PC05 | EIC_ EXTINT5 | - | SERCOM3_PAD3 | - | EBI_A7_ | - | TCC1_WO0 | - | SDMMC1_ SDCK | - | PCC_CLK | ETH_RXD2 | GCLK_IO7 | PTC_DRV15 | - |
| B10 | - | - | PC25 | EIC_ EXTINT9 | - | - | - | EBI_NCS0 | - | - | - | - | - | - | - | CCL_IN4 | - | - |
| B11 | - | - | PC04 | EIC_ EXTINT4 | - | SERCOM3_PAD2 | - | EBI_A9_ | TCC7_WO1 | TCC0_WO5 | - | SDMMC1_ SDCD | - | PCC_DEN1 | ETH_MDIO | GCLK_IO6 | PTC_DRV14 | - |
| B12 | - | - | PC03 | EIC_ EXTINT3 | - | SERCOM3_PAD1 | - | EBI_A10_ | TCC7_WO0 | TCC0_WO4 | CAN0_RX | SDMMC1_ SDWP | - | PCC_DATA2 | ETH_MDC | GCLK_IO5 | PTC_DRV13 | - |
| C1 | - | - | USB0PP | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| C2 | - | - | USBID | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| C3 | - | - | PD14 | EIC_ EXTINT14 | - | SERCOM1_PAD1 | - | - | TCC2_WO7 | - | - | - | SPI_IXS_SCK | - | - | - | - | - |
| C4 | - | - | PC14 | EIC_ EXTINT14 | - | SERCOM2_PAD2 | - | EBI_A8_ | - | - | - | - | - | PCC_DEN2 | ETH_RXD3 | - | PTC_DRV26 | - |
| C5 | - | - | PC23 | EIC_ EXTINT7 | - | SERCOM2_PAD3 | - | EBI_NCS1 | - | - | - | - | - | - | - | - | - | - |
| C6 | - | - | PC21 | EIC_ EXTINT5 | - | SERCOM2_PAD0 | - | - | - | TCC0_WO6 | - | - | - | PCC_DATA12 | ETH_MDIO | AC_CMP0 | - | - |
| C7 | - | - | PC22 | EIC_ EXTINT6 | - | SERCOM2_PAD1 | - | EBI_NWAIT | - | TCC0_WO7 | - | - | - | PCC_DATA13 | - | AC_CMP1 | - | - |
| C8 | - | RTC_IN7 | PB24 | EIC_ EXTINT8 | - | SERCOM3_PAD3 | - | EBI_A19_ | TCC6_WO1 | - | CAN1_RX | - | - | - | - | CCL_IN2 | - | - |
| C9 | - | RTC_IN6 | PB22 | EIC_ EXTINT6 | - | SERCOM3_PAD1 | - | EBI_A21_ | TCC0_WO7 | - | CAN0_RX | - | - | - | - | CCL_IN0 | - | - |
| C10 | - | RTC_OUT4 | PB16 | EIC_ EXTINT0 | - | SERCOM3_PAD0 | - | - | TCC6_WO0 | - | CAN0_TX | - | - | - | - | - | PTC_DRV24 | - |
| C11 | - | - | PC01 | EIC_ EXTINT1 | - | SERCOM4_PAD3 | - | EBI_A12_ | TCC6_WO0 | TCC0_WO2 | USB_SOF_ 1KHZ | SDMMC1_ SDDAT2 | - | PCC_DATA0 | - | GCLK_IO3 | PTC_DRV11 | - |
| C12 | - | - | PC02 | EIC_ EXTINT2 | - | SERCOM3_PAD0 | - | EBI_A11_ | TCC6_WO1 | TCC0_WO3 | CAN0_TX | SDMMC1_ SDDAT3 | - | PCC_DATA1 | ETH_MDIO | GCLK_IO4 | PTC_DRV12 | - |
| D1 | - | - | VBUS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| D2 | - | - | USBRBIAS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| D3 | - | - | PD02 | EIC_NMI | - | - | - | EBI_A19_ | - | - | USB_SOF_ 1KHZ | - | - | PCC_DEN2 | ETH_TSUCOMP | - | - | - |
| D4 | - | - | USBVSSA | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| D5 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| D6 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| D7 | - | - | PC07 | EIC_ EXTINT7 | AC_AIN3 | SERCOM2_PAD1 | SERCOM3_PAD0 | - | - | TCC1_WO2 | CAN1_RX | - | - | - | ETH_RXD0 | - | PTC_DRV17 | - |
| D8 | - | - | PC06 | EIC_ EXTINT6 | AC_AIN2 | SERCOM2_PAD0 | SERCOM3_PAD1 | - | - | TCC1_WO1 | CAN1_TX | - | - | - | ETH_RXD1 | - | PTC_DRV16 | - |
| D9 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| D10 | - | RTC_OUT7 | PB23 | EIC_ EXTINT7 | - | SERCOM3_PAD2 | - | EBI_A20_ | TCC6_WO0 | - | CAN1_TX | - | - | - | - | CCL_IN1 | - | - |
| D11 | - | - | PC00 | EIC_ EXTINT0 | - | SERCOM4_PAD2 | - | EBI_A13_ | - | TCC0_WO1 | - | SDMMC1_ SDDAT1 | - | PCC_DATA7 | ETH_TX_CLK/ ETH_REF_CLK | GCLK_IO2 | PTC_DRV10 | - |
| D12 | - | - | PB10 | EIC_ EXTINT10 | - | SERCOM4_PAD1 | SERCOM4_PAD0 | EBI_A14_ | - | TCC0_WO0 | - | SDMMC1_ SDDAT0 | - | PCC_DATA6 | ETH_MDC | CCL_OUT0 | PTC_DRV9 | - |
| E1 | - | - | PD00 | EIC_ EXTINT0 | - | - | - | - | - | - | - | - | - | - | - | - | - | OSCCTRL_ XIN |
| E2 | - | - | PD16 | EIC_ EXTINT0 | - | SERCOM1_PAD3 | - | - | - | - | - | - | SPI_IXS_SDI | - | ETH_TSUCOMP | - | - | - |
| E3 | - | - | PD13 | EIC_ EXTINT13 | - | SERCOM1_PAD0 | - | - | TCC2_WO6 | - | - | - | SPI_IXS_FSYNC | - | - | - | - | - |
| E4 | - | - | VDDREG_USB | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| E5 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| E6 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| E7 | - | - | VDDREG | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| E8 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| E9 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| E10 | - | RTC_OUT6 | PB21 | EIC_ EXTINT5 | - | SERCOM3_PAD0 | - | EBI_A22_ | TCC0_WO6 | - | CAN0_TX | - | - | - | - | - | - | - |
| E11 | - | - | PB08 | EIC_ EXTINT8 | - | SERCOM3_PAD3 | SERCOM4_PAD3 | EBI_NBS0_ A0 | TCC7_WO1 | PDEC_QDI1 | CAN0_TX | - | - | PCC_DATA4 | - | CCL_IN1 | PTC_DRV7 | - |
| E12 | - | - | PB09 | EIC_ EXTINT9 | - | SERCOM4_PAD0 | SERCOM4_PAD1 | EBI_A15_ | - | PDEC_QDI2 | CAN0_RX | - | - | PCC_DATA5 | - | CCL_IN2 | PTC_DRV8 | - |
| F1 | - | - | PD01 | EIC_ EXTINT1 | - | - | - | - | - | - | - | - | - | - | - | - | - | OSCCTRL_ XOUT |
| F2 | - | - | PD17 | EIC_ EXTINT 1 | - | SERCOM0_PAD0 | - | - | - | - | - | - | SPI_IXS_SDO | - | - | CCL_IN6 | - | - |
| F3 | - | - | PD15 | EIC_ EXTINT15 | - | SERCOM1_PAD2 | - | EBI_NCS3 | - | - | - | - | - | - | - | - | - | - |
| F4 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| F5 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| F6 | - | - | AVSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| F7 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| F8 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| F9 | - | - | VDDREG | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| F10 | - | RTC_IN3 | PB15 | EIC_ EXTINT15 | - | - | - | EBI_NRD | TCC0_WO5 | - | - | - | - | - | - | - | - | - |
| F11 | - | - | PB17 | EIC_ EXTINT1 | - | SERCOM3_PAD1 | - | - | TCC6_WO1 | - | CAN0_RX | - | - | - | - | - | PTC_DRV25 | - |
| F12 | - | - | PB07 | EIC_ EXTINT7 | - | SERCOM3_PAD2 | SERCOM4_PAD2 | EBI_NBS1_ NWR1 | TCC7_WO0 | PDEC_QDI0 | - | SDMMC1_ SDCMD | - | PCC_DATA3 | - | CCL_IN0 | PTC_DRV6 | - |
| G1 | - | - | - | - | - | - | - | - | - | - | USB_DM | - | - | - | - | - | - | - |
| G2 | - | - | PD19 | EIC_ EXTINT3 | - | SERCOM0_PAD2 | - | - | - | - | CAN0_RX | - | - | PCC_DEN1 | - | CCL_IN8 | - | - |
| G3 | - | - | PD18 | EIC_ EXTINT2 | - | SERCOM0_PAD1 | - | - | - | - | CAN0_TX | - | - | - | - | CCL_IN7 | - | - |
| G4 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| G5 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| G6 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| G7 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| G8 | SUPC_OUT0 | RTC_OUT0 | PB05 | EIC_ EXTINT5 | - | SERCOM4_PAD1 | - | EBI_D12_ | TCC0_WO1 | PDEC_QDI1 | - | - | - | - | - | - | - | - |
| G9 | - | RTC_IN2 | PB14 | EIC_ EXTINT14 | - | - | - | EBI_D15_ | TCC0_WO4 | - | - | - | - | - | - | - | - | - |
| G10 | SUPC_OUT1 | RTC_IN4 | PB13 | EIC_ EXTINT13 | - | SERCOM4_PAD2 | - | EBI_D13_ | TCC0_WO2 | PDEC_QDI2 | - | - | - | - | - | - | - | - |
| G11 | - | - | PB25 | EIC_ EXTINT9 | - | - | - | EBI_A18_ | TCC7_WO0 | - | - | - | - | - | - | CCL_OUT0 | - | - |
| G12 | - | - | PB26 | EIC_ EXTINT10 | - | - | - | - | TCC7_WO1 | - | - | - | - | PCC_DATA11 | - | - | - | - |
| H1 | - | - | - | - | - | - | - | - | - | - | USB_DP | - | - | - | - | - | - | - |
| H2 | - | - | PD20 | EIC_ EXTINT4 | - | SERCOM0_PAD3 | - | - | - | - | CAN1_TX | - | - | PCC_DEN2 | - | CCL_OUT2 | - | - |
| H3 | - | - | PD08 | EIC_ EXTINT8 | - | SERCOM1_PAD0 | - | EBI_A16_ | - | TCC2_WO3 | SQI_DATA2 | SDMMC0_ SDDAT2 | SPI_IXS_SDO | - | - | CCL_IN6 | - | - |
| H4 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| H5 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| H6 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| H7 | - | - | AVDD | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| H8 | - | RTC_OUT5 | PB18 | EIC_ EXTINT2 | - | SERCOM4_PAD1 | SERCOM7_PAD0 | - | TCC4_WO1 | - | - | - | - | PCC_DATA8 | - | - | - | - |
| H9 | - | RTC_IN0 | PB06 | EIC_ EXTINT6 | - | SERCOM4_PAD3 | - | EBI_D14_ | TCC0_WO3 | - | - | - | - | - | - | - | - | - |
| H10 | - | RTC_IN5 | PB19 | EIC_ EXTINT3 | - | SERCOM4_PAD2 | SERCOM7_PAD2 | - | TCC5_WO0 | - | - | - | - | PCC_DATA9 | - | - | - | - |
| H11 | - | - | PB03 | EIC_ EXTINT3 | - | - | - | - | - | - | - | - | - | - | - | - | - | OSC32KCTRL_ XOUT32 |
| H12 | - | - | PB04 | EIC_ EXTINT4 | - | SERCOM4_PAD0 | - | - | TCC0_WO0 | PDEC_QDI0 | - | - | - | - | - | - | - | - |
| J1 | - | - | PD21 | EIC_ EXTINT5 | - | - | - | - | - | - | CAN1_RX | - | - | - | - | - | - | - |
| J2 | - | - | PD12 | EIC_ EXTINT12 | - | SERCOM0_PAD3 | - | EBI_NCS0 | TCC2_WO1 | TCC2_WO7 | SQI_CS3 | SDMMC0_ SDCD | - | - | - | GCLK_IO2 | - | - |
| J3 | - | - | PD11 | EIC_ EXTINT11 | - | SERCOM1_PAD3 | - | EBI_NWAIT | TCC2_WO2 | TCC2_WO6 | SQI_DATA1 | SDMMC0_ SDDAT1 | - | - | - | CCL_OUT2 | - | - |
| J4 | - | - | PD09 | EIC_ EXTINT9 | - | SERCOM1_PAD1 | - | EBI_NCS1 | - | TCC2_WO4 | SQI_DATA3 | SDMMC0_ SDDAT3 | - | - | - | CCL_IN7 | - | - |
| J5 | - | - | PD10 | EIC_ EXTINT10 | - | SERCOM1_PAD2 | - | - | - | TCC2_WO5 | SQI_CLK | SDMMC0_ SDCK | SPI_IXS_SCK | - | - | CCL_IN8 | - | - |
| J6 | - | - | PA16 | EIC_ EXTINT0 | - | SERCOM5_PAD3 | - | EBI_D3_ | TCC5_WO1 | - | CPU0_ TRACECLK | - | - | - | - | CCL_OUT3 | - | - |
| J7 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| J8 | - | - | VDDIO | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| J9 | - | RTC_OUT2 | PB11 | EIC_ EXTINT11 | ADC_VINP10 | - | - | EBI_D10_ | - | TCC3_WO6 | - | - | - | - | - | - | - | - |
| J10 | - | RTC_OUT3 | PB12 | EIC_ EXTINT12 | ADC_VINP11 | SERCOM4_PAD0 | SERCOM7_PAD1 | EBI_D11_ | TCC4_WO0 | TCC3_WO7 | - | - | - | - | - | - | - | - |
| J11 | - | - | PB02 | EIC_ EXTINT2 | - | - | - | - | - | - | - | - | - | - | - | - | - | OSC32KCTRL_ XIN32 |
| J12 | - | - | PB20 | EIC_ EXTINT4 | - | SERCOM4_PAD3 | SERCOM7_PAD3 | - | TCC5_WO1 | - | - | - | - | PCC_DATA10 | - | - | - | - |
| K1 | - | - | PD05 | EIC_ EXTINT5 | - | SERCOM0_PAD2 | - | EBI_NWE_ NWR0 | - | TCC2_WO0 | SQI_CS1 | SDMMC0_ SDWP | - | - | - | GCLK_IO3 | - | - |
| K2 | - | - | PD06 | EIC_ EXTINT6 | - | SERCOM0_PAD0 | - | EBI_A18_ | TCC2_WO4 | TCC2_WO1 | SQI_CS0 | SDMMC0_ SDCMD | SPI_IXS_ FSYNC | - | ETH_MDIO | GCLK_IO4 | - | - |
| K3 | - | - | PA02(2) | EIC_ EXTINT2 | - | - | SERCOM6_PAD2 | - | - | - | - | - | - | - | - | - | BSDAP_TMS_ SWDIO | - |
| K4 | - | - | PA03(2) | EIC_ EXTINT3 | - | - | SERCOM6_PAD3 | - | - | - | - | - | - | - | - | GCLK_IO0 | BSDAP_TCK_ SWCLK | - |
| K5 | - | - | PA20 | EIC_ EXTINT4 | - | SERCOM7_PAD1 | - | - | TCC4_WO0 | PDEC_QDI0 | - | - | - | PCC_CLK | - | - | - | - |
| K6 | - | - | PA15 | EIC_ EXTINT15 | - | SERCOM5_PAD2 | - | EBI_D2_ | TCC5_WO0 | - | CPU0_ TRACEDATA1 | - | - | - | - | CCL_IN11 | - | - |
| K7 | - | - | PA04 | EIC_ EXTINT4 | ADC_VINP0 | SERCOM7_PAD1 | - | EBI_D5_ | TCC3_WO0 | - | - | - | - | - | - | CCL_IN9 | - | - |
| K8 | - | - | PA08 | EIC_ EXTINT8 | ADC_VINP4 | SERCOM6_PAD1 | SERCOM5_PAD3 | EBI_D9_ | TCC3_WO4 | - | - | - | - | - | - | - | - | - |
| K9 | - | RTC_IN1 | PB01 | EIC_ EXTINT1 | ADC_VREFP0 | SERCOM5_PAD3 | SERCOM7_PAD3 | - | TCC5_WO1 | TCC3_WO5 | CAN1_RX | - | - | - | - | - | PTC_DRV5 | - |
| K10 | - | RTC_OUT1 | PB00 | EIC_ EXTINT0 | ADC_VINP9 | SERCOM5_PAD2 | SERCOM7_PAD2 | - | TCC5_WO0 | TCC3_WO4 | CAN1_TX | SDMMC0_ SDWP | SPI_IXS_SDO | - | - | - | PTC_DRV4 | - |
| K11 | - | - | PA12 | EIC_ EXTINT12 | ADC_VINP8 | SERCOM5_PAD1 | SERCOM7_PAD0 | - | TCC4_WO1 | TCC3_WO3 | - | SDMMC0_ SDCD | SPI_IXS_SDI | - | ETH_MDIO | AC_CMP1 | PTC_DRV3 | - |
| K12 | - | - | PA11 | EIC_ EXTINT11 | ADC_VINP7 | SERCOM5_PAD0 | SERCOM7_PAD1 | - | TCC4_WO0 | TCC3_WO2 | - | - | SPI_IXS_SCK | - | ETH_MDC | AC_CMP0 | PTC_DRV2 | - |
| L1 | - | - | PD07 | EIC_ EXTINT7 | - | SERCOM0_PAD1 | - | EBI_A17_ | TCC2_WO5 | TCC2_WO2 | SQI_DATA0 | SDMMC0_ SDDAT0 | SPI_IXS_SDI | - | ETH_MDC | GCLK_IO5 | - | - |
| L2 | - | - | PA00 | EIC_ EXTINT14 | - | - | SERCOM6_PAD0 | - | TCC2_WO0 | - | - | - | - | - | - | - | BSDAP_TDI | - |
| L3 | - | - | PA01 | EIC_ EXTINT1 | - | SERCOM7_PAD0 | SERCOM6_PAD1 | - | TCC2_WO3 | - | CPU0_SWO | - | - | - | - | GCLK_IO1 | BSDAP_TDO | - |
| L4 | - | - | RESET_N | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| L5 | - | - | PA13 | EIC_ EXTINT13 | - | SERCOM5_PAD0 | - | EBI_D0_ | TCC4_WO0 | - | CPU0_ TRACEDATA3 | - | - | - | - | CCL_IN9 | - | - |
| L6 | - | - | PA24 | EIC_ EXTINT8 | - | SERCOM5_PAD0 | - | - | - | - | - | - | - | PCC_DATA3 | - | GCLK_IO7 | - | - |
| L7 | - | - | PA26 | EIC_ EXTINT10 | - | SERCOM5_PAD2 | - | - | - | - | - | - | - | PCC_DATA5 | - | - | - | - |
| L8 | - | - | PA27 | EIC_ EXTINT11 | - | SERCOM5_PAD3 | - | - | - | - | - | - | - | PCC_DATA6 | - | - | - | - |
| L9 | - | - | PA28 | EIC_ EXTINT12 | - | - | SERCOM6_PAD1 | - | TCC3_WO6 | - | - | - | - | PCC_DATA7 | - | - | - | - |
| L10 | - | - | PA19 | EIC_ EXTINT3 | - | - | SERCOM6_PAD2 | - | TCC3_WO7 | - | - | - | - | - | - | - | PTC_ECI1 | - |
| L11 | - | - | PA10 | EIC_ EXTINT10 | ADC_VINP6 | SERCOM6_PAD3 | - | EBI_NWAIT | - | TCC3_WO1 | SQI_CS2 | SDMMC0_ SDCD | - | PCC_DEN1 | - | GCLK_IO1 | PTC_DRV1 | - |
| L12 | - | - | PA09 | EIC_ EXTINT9 | ADC_VINP5 | SERCOM6_PAD2 | SERCOM6_PAD3 | - | - | TCC3_WO0 | - | - | SPI_IXS_FSYNC | - | - | GCLK_IO0 | PTC_DRV0 | - |
| M1 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| M2 | - | - | PA21 | EIC_ EXTINT5 | - | SERCOM7_PAD0 | - | - | TCC4_WO1 | PDEC_QDI1 | - | - | - | PCC_DATA0 | - | GCLK_IO3 | - | - |
| M3 | - | - | PA22 | EIC_ EXTINT6 | - | SERCOM7_PAD2 | - | - | TCC5_WO0 | PDEC_QDI2 | - | - | - | PCC_DATA1 | - | GCLK_IO4 | - | - |
| M4 | - | - | PA23 | EIC_ EXTINT7 | - | SERCOM7_PAD3 | - | - | TCC5_WO1 | - | - | - | - | PCC_DATA2 | - | GCLK_IO5 | - | - |
| M5 | - | - | PA14 | EIC_ EXTINT14 | - | SERCOM5_PAD1 | - | EBI_D1_ | TCC4_WO1 | - | CPU0_ TRACEDATA2 | - | - | - | - | CCL_IN10 | - | - |
| M6 | - | - | PA17 | EIC_ EXTINT1 | - | - | - | EBI_D4_ | - | - | CPU0_ TRACEDATA0 | - | - | - | - | GCLK_IO6 | - | - |
| M7 | - | - | PA25 | EIC_ EXTINT9 | - | SERCOM5_PAD1 | - | - | - | - | - | - | - | PCC_DATA4 | - | - | - | - |
| M8 | - | - | PA05 | EIC_ EXTINT5 | ADC_VINM0/ ADC_VINP1 | SERCOM7_PAD2 | SERCOM5_PAD0 | EBI_D6_ | TCC3_WO1 | - | - | - | - | - | - | CCL_IN10 | - | - |
| M9 | - | - | PA06 | EIC_ EXTINT6 | ADC_VINP2/ AC_AIN0 | SERCOM7_PAD3 | SERCOM5_PAD1 | EBI_D7_ | TCC3_WO2 | - | - | - | - | - | - | CCL_IN11 | - | - |
| M10 | - | - | PA07 | EIC_ EXTINT7 | ADC_VINM2/ ADC_VINP3/ AC_AIN1 | SERCOM6_PAD0 | SERCOM5_PAD2 | EBI_D8_ | TCC3_WO3 | - | - | - | - | - | - | CCL_OUT3 | - | - |
| M11 | - | - | PA18 | EIC_ EXTINT2 | ADC_VINM4 | - | SERCOM6_PAD0 | - | TCC3_WO5 | - | - | - | - | - | - | - | PTC_ECI0 | - |
| M12 | - | - | VSS | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Note:
- Pin column items displayed in BOLD are 5.5V tolerant pins.
- PA02 and PA03 are dedicated SWDIO and SWCLK pins. They are not recommended for GPIO use.
- VDDA and AVDD are used interchangeably.
