4.2.2 Break-Out Layer By Layer

The Layer-by-Layer break-out is shown in the following figures.

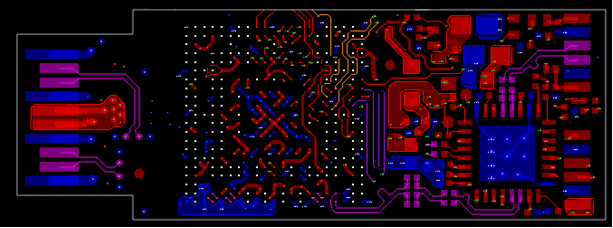

  1. The following figure shows the top layer.
    Figure 4-3. Top Layer Layout

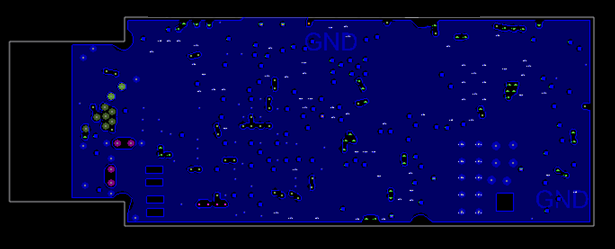

  2. The following figure shows the GND1 layer.
    Figure 4-4. GND1 Layer Layout
  3. The following figure shows the SIG1 layer.
    Figure 4-5. SIG1 Layer Layout
  4. The following figure shows the power layer.
    Figure 4-6. Power Layer Layout
  5. The following figure shows the GND2 Layer.
    Figure 4-7. GND2 Layer Layout
  6. The following figure shows the bottom layer.
    Figure 4-8. Bottom Layer Layout
