2.2.6 Pin Configuration

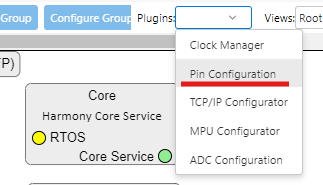

  1. Start Pin Configuration from Plugins drop-down menu.
    Figure 2-54. Start Pin Configuration
  2. All pins shown in below figures are automatically configured by the PIC32CXMTSH-DB MCC Component when enabling functionalities or connecting boards to external connectors.
    Figure 2-55. Pin Configuration (1)
    Figure 2-56. Pin Configuration (2)
    Figure 2-57. Pin Configuration (3)

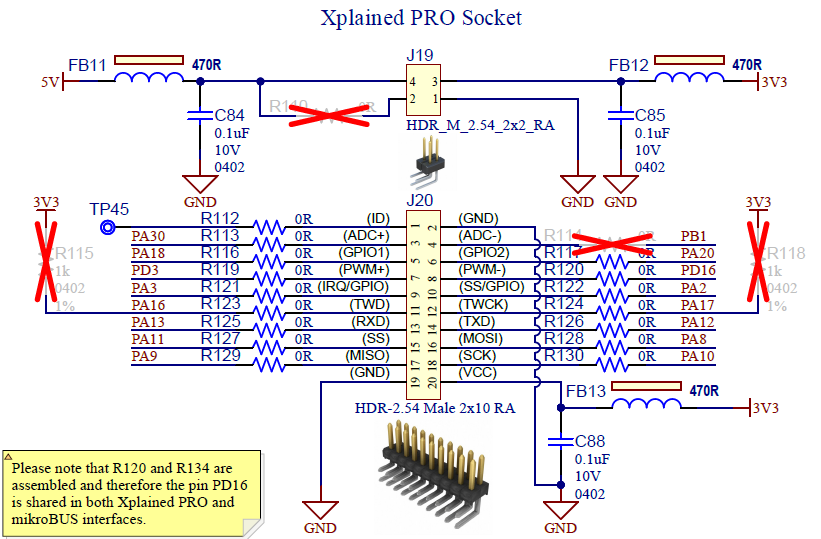

    This configuration follows the Xplained-PRO interface definition for PIC32CXMTSH-DB board used on this example.
    Figure 2-58. PIC32CXMTSH-DB Xplained-PRO
