2.1.6 Pin Configuration

  1. Start Pin Configuration from Plugins drop-down menu.
    Figure 2-19. Start Pin Configuration
  2. All pins shown in below figures are automatically configured by the PIC32CXMTG-EK MCC Component when enabling functionalities or connecting boards to external connectors. Only LEDs and Button have been renamed for convenience.
    Figure 2-20. Pin Configuration (1)
    Figure 2-21. Pin Configuration (2)
    This configuration follows the Xplained-PRO interface definition for PIC32CXMTG-EK board used on this example.

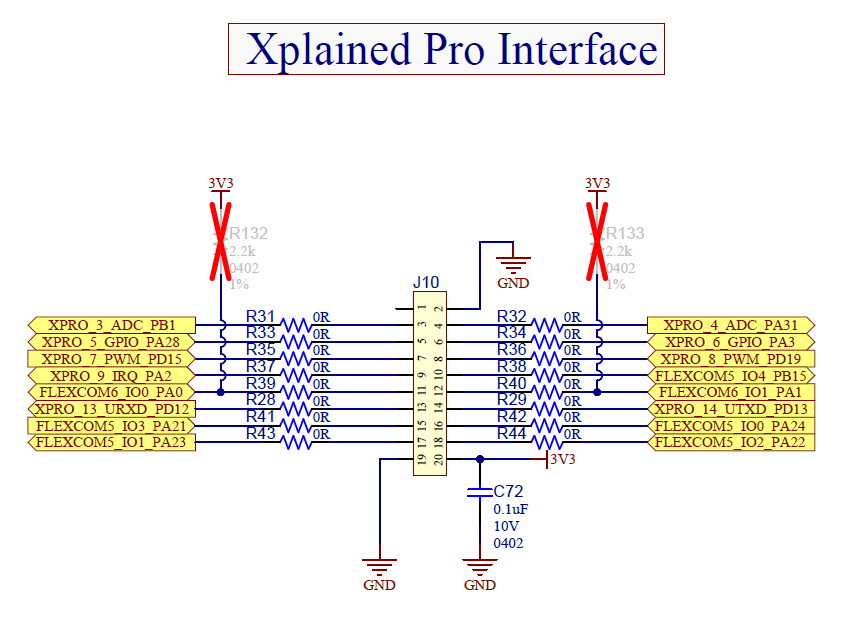

    Figure 2-22. PIC32CXMTG-EK Xplained-PRO
