6 Typical Application Schematic

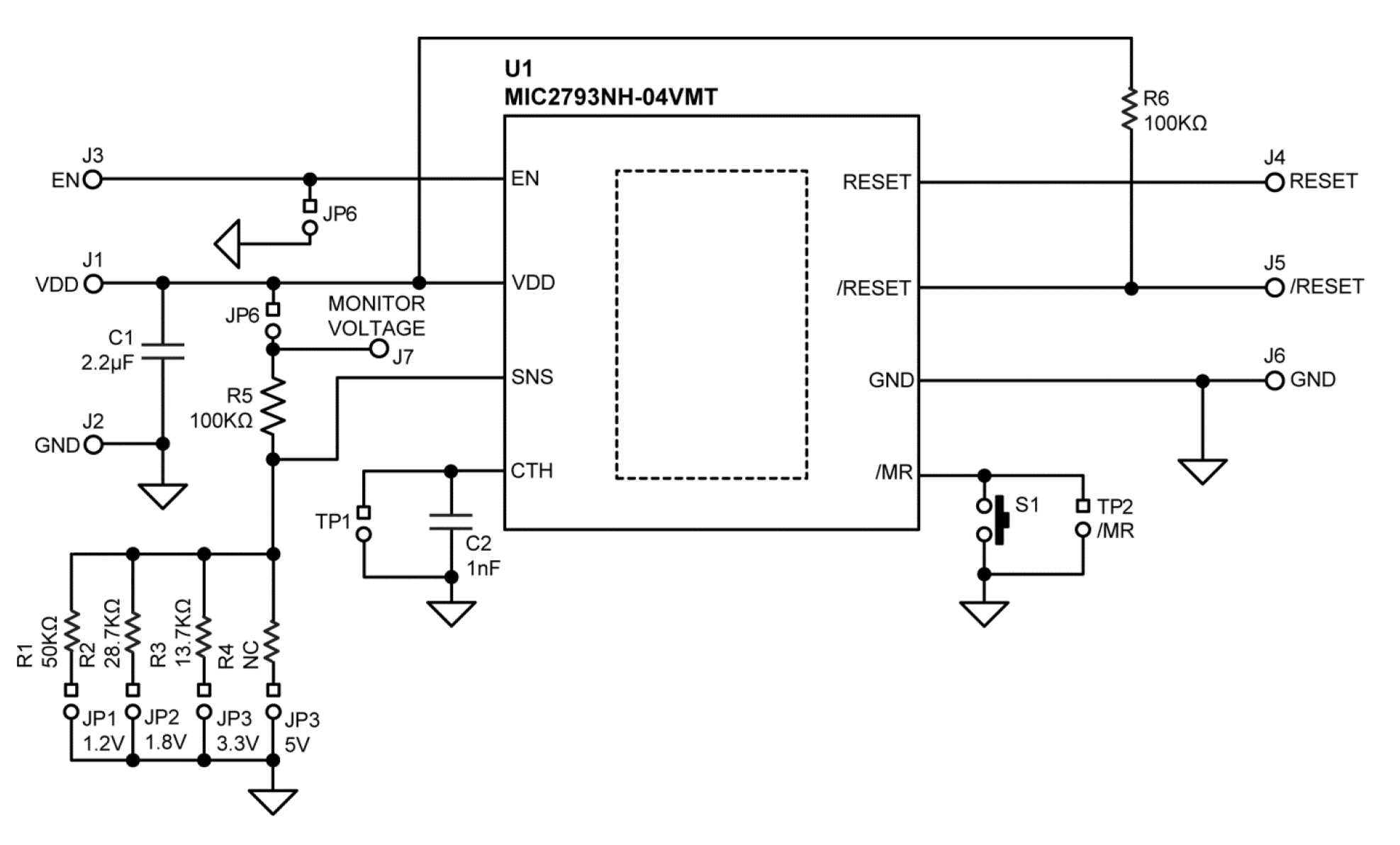

Figure 6-1. Typical Application Schematic
Table 6-1. Bill of Materials
ItemPart NumberManufacturerDescriptionQty.
C106036D225KAT2AAVX

2.2µF, 6.3V, X5R, 0603

1
GRM188R60J225KE19DMurata
C1608X5R0J225KT TDK
C201016D102KAT2AAVX1nF, 6.3V, X5R, 06031
GRM155R60J102KA01DMurata
C0402X5R0J102K020BCTDK
R1CRCW060350K0FKEAVishay Dale50kΩ, 1%, 1/10W, 06031
R2CRCW060328K7FKEAVishay Dale

28.7kΩ, 1%, 1/10W, 0603

1
R3CRCW060313K7FKEAVishay Dale

13.7kΩ, 1%, 1/10W, 0603

1
R5, R6CRCW06031003FKEAVishay Dale100kΩ, 1%, 1/10W, 06032
U1MIC2793NH-04VMTMicrochip Technology Inc.Supervisor with High-Accuracy, Ultra-Fast Propagation Delay, and Capacitor-Programmable Reset Delay1
